Консольно-поворотный кран от STAHL CraneSystems

Для обеспечения работы в производственных помещениях, где необходимо поднимать и перемещать грузы на небольшой площади, актуально использование консольно-поворотного крана. Консольно-поворотный кран позволяют перемещать грузы весом до 10 000 кг в горизонтальной плоскости, по ходу его оси. Применяться консольно-поворотные краны могут в цехах, где установка мостового или подвесного крана невозможна,или нецелесообразна. Так же возможна установка консольного-крана на улице "под открытым небом". Консольно-поворотный кран может быть стационарным и передвижным.

Стандартные комплектации

Стационарные консольно-поворотные краны на опоре могут быть выполнены с разными углами поворота стрелы от 45 до 360 градусов. В тоже время углы поворота стрелы стационарных кранов установленых на стене ограничены ходом стрелы к стене.

Длина стрелы может варьироваться от 2 м до 10 м, высота подъема консольно-поворотного крана для стационарного закрепленного на опорах от 2,5 м до 4 м.

Стационарные краны разделяются на несколько видов, в зависимости от вида крепления:

- настенные

- на колонне с двумя опорами

- кран на свободно стоящей колонне

- двухплечевой.

Консольно-поворотнй кран, установленный на улице, может быть использованы во многих отраслях, например портовой, для перегрузки, перемещения, подъема грузов с судов, небольших судов. Также консольно-поворотный кран может быть использован для замены громоздких конструкций другого грузоподъемного оборудования.

Стационарные консольно-поворотные краны с колонной устанавливаются на специально подготовленном фундаменте, который должен обеспечить устойчивость конструкции.

Передвижными кранами называются краны установленные на рельсе на стене помещения и передвигаются по рельсам, на которые они установлены. Передвижные краны различаются возможностью движения консоли крана:

- с неподвижной консолью

- с поворотной консолью

Все консольно-поворотные краны могут быть выполнены во взврывобезопасном исполнении.

Краткая характеристика консольно-поворотного крана




Консольно-поворотный кран• Стальная конструкция консольно-поворотного крана изготовлена в соответствии с DIN 15018
        Класс подъема Н2
        Группа нагрузки В2
•  Максимальный угол поворота консоли 1800
•  Ручной поворот консоли
•  Упоры или буфера для тельферов в комплекте крана
•  Стандартные консольные опоры
•  Возможна поставка стенной и захватной консоли
•  Полное базовое электрооборудование грузоподъемного крана
•  В комплект технической  документации на кран включен тех.паспорт согласно нормам Украины.

Консольно-поворотные краны, движущиеся по внутреннему полукольцу (ходовой механизм движется по двутавру), возможно изготовление крана для подъема грузов малого веса.

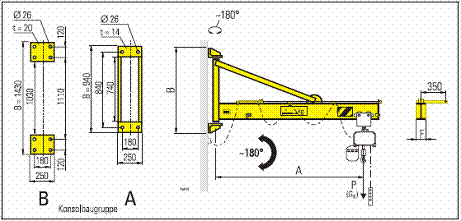

PW
Консольный кран

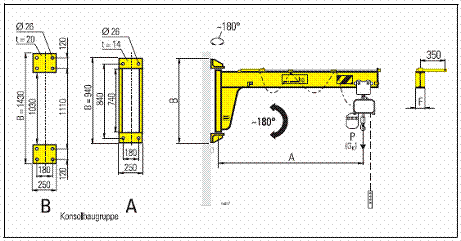

AW
Поворотный кран

Консольно-поворотный кран с центральной колонной



Консольно-поворотный кран с центральной колонной



Здесь представлена только лишь часть большой производственной программы консольных кранов. Если Вы не найдете желаемую модель консольно-поворотного крана, отправьте запрос нашим специалистам.

Возможна поставка консольно-поворотных кранов с центральной колонной на квадратной  платформе, а также поворотных консолей.

Кран с центральной колонной
 Кран с центральной колонной

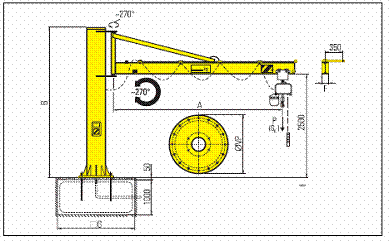

PS
Консольно-поворотный кран Германия

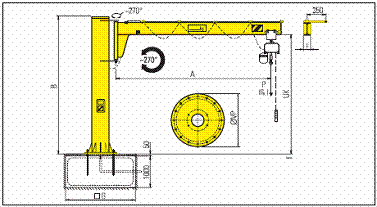

AS
Консольно-поворотный кран Украина

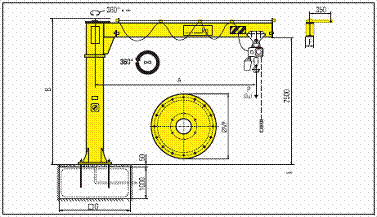

PR
Консольно-поворотный кран Германия

Краткая характеристика консольно-поворотного крана:


•  Стальная конструкция крана, изготовлена в соответствии с DIN 15018
-        Класс подъема Н2
-        Группа нагрузки В2
•  Максимальный угол поворота консоли 2700
•  Ручное управление движением крана
•  Упоры для тельфера в комплекте
•  Полное базовое  электрооборудование консольно-поворотного крана
•  В комплекте документация, включая тех.паспорт на кран
•  По необходимости поставляются анкерные болты и шаблоны
•  Возможна поставка крана с  системой соединительных анкеров (на выбор покупателя)

 Консольно-поворотный кранКонсольно-поворотный кран
 Консольно-поворотный кранКонсольно-поворотный кран
 Консольно-поворотный кран

Консольно-поворотные и мобильные краны WK1 с сочлененной консолью (возможно в передвижном исполнении)



 Консольно-поворотный кранКраткая характеристика грузоподъемного крана:
•  Угол поворота консоли: 3600
•  Параметры в соответствии c DIN 15018, 15019, 4132
•  Режим работы: класс подъема Н2, группа нагрузки В2 (В3 при vH 12м/мин)
•  В комплекте документация, включая тех.паспорт на грузоподъемный кран
•  Легок в обслуживании с легкодоступной кареткой и консолью
•  Ленточный тормоз предотвращает инерционное движение консоли с грузом
•  Множество опций крана, адаптируемых по требованию заказчика
•  Передвижной напольный механизм на стальных колесах с покрышками
•  Надежная, не требующая особого обслуживания и безопасная конструкция грузоподъемного крана



Грузоподъемность с противовесом, кг
Модель WK3, мм
L, мм
GH, кг
Вес крана*

200
320
400
500
600
800
1.000

200-5,500
320-4,000
400-3,600
500-3,100
600-2,750
800-2,200
1000-1,750
4500
4000
3600
3100
2750
2200
1750
36001200
1185
1160
1150
1140
1125
1120
8108330
8108340
8108350
8108360
8108370
8108380
8108390
Заливочная масса 2.850 кг для фундаментной колонны  8108310
Ходовой механизм для WK3    8108400
Специальная высота по запросу
* без подъемного механизма, без фундамента
